品牌:山東沃達重工
型號:YQ32-200T
產地:中國 山東 滕州
簡介:200噸飛機艙體隔板成型液壓機是一臺200噸四柱液壓機,是山東沃達重工為客戶設計制造的一款復合材料成型液壓機,專門用于模壓飛機艙體隔板成型的設備,三梁四柱式結構,配有PLC可編程控制器、伺服電機、模溫機等,設備具有壓力穩定、成形速度快、操作簡單等優點,適用于各種復合材料的成型,如玻璃鋼、碳纖維等。其成型的產品具有優異的性能和質量,廣泛應用于航空航天、汽車、建筑等領域。
200噸飛機艙體隔板成型液壓機是一臺200噸四柱液壓機,是山東沃達重工為客戶設計制造的一款復合材料成型液壓機,專門用于模壓飛機艙體隔板成型的設備,三梁四柱式結構,配有PLC可編程控制器、伺服電機、模溫機等,設備具有壓力穩定、成形速度快、操作簡單等優點,適用于各種復合材料的成型,如玻璃鋼、碳纖維等。其成型的產品具有優異的性能和質量,廣泛應用于航空航天、汽車、建筑等領域。

200噸飛機艙體隔板成型液壓機
工作原理
200噸復合材料成型液壓機基于液壓傳動系統,當工件放置在模具中后,通過液壓泵將油液送入液壓缸,液壓缸開始運動。在高壓作用下,復合材料在模具中受到均勻的壓力,從而使其成型并固化。整個工作過程中,液壓系統可以根據預設的壓力和速度來控制油液的流動,確保復合材料能夠按照預設的形狀進行成型。

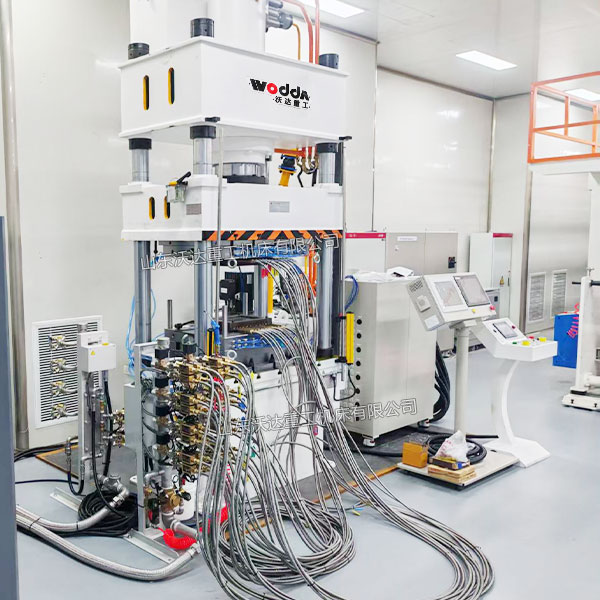

200噸復合材料成型液壓機

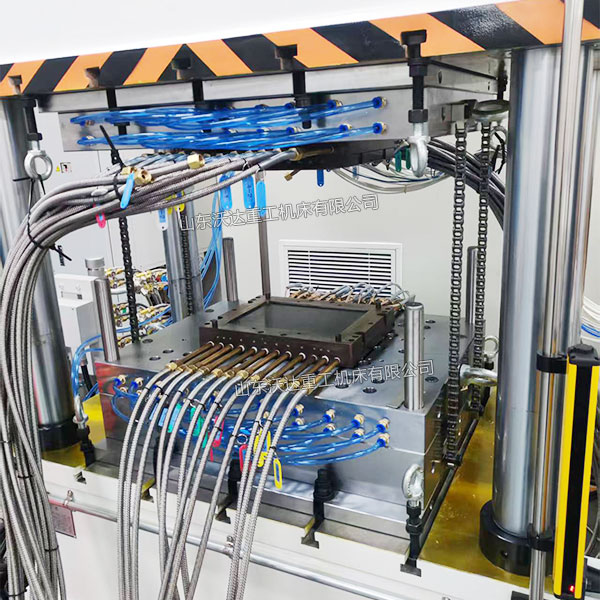

200噸四柱液壓機模壓飛機艙體隔板

飛機艙體隔板
200噸四柱液壓機由主機、液壓系統、電氣控制系統等部分組成。機身采用三梁四柱型結構,配備主缸和頂缸,經過計算機優化分析,并經過熱時效爐回火處理,結構簡單,精度高,操作方便,維護也較為簡單。并采用按鈕集中控制,具有獨立的電控和液壓系統,使得成形速度快,可實現啟動和半自動操作,生產效率高。
性能特點:
1.計算機優化結構設計,三梁四柱式結構,簡單、經濟、實用;
2.液壓控制采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減少了連結管路與泄漏點;
3.獨立的電氣控制系統,工作可靠,動作直觀,維修方便;
4.采用按鈕集中控制,具有調整、半自動兩種操作方式;
5.通過操作面板選擇,可實現定程、定壓兩種成形工藝,并具有保壓延時等功能;
6.滑塊的工作壓力,空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
設備優點:
壓力穩定:三梁四柱結構使得設備具有很高的剛性和穩定性,能夠保證壓力的穩定性和精度。
成形速度快:采用液壓系統控制壓力,因此成形速度快,生產效率高。
操作簡單:設備結構簡單,操作方便,易于維護和保養。
安全性高:配備先進的安全保護裝置,確保操作人員的安全。
應用領域
200噸四柱液壓機廣泛應用于航空航天、汽車制造、船舶制造、體育用品、建筑等領域。例如,在航空航天領域,用于制造飛機部件、衛星部件等;在汽車制造領域,用于制造車身、車架等部件;在體育用品領域,用于制造高爾夫球桿、滑雪板等。
使用注意事項
1、 在使用前,應檢查設備的各項功能是否正常,如液壓系統、電氣控制系統等。
2、在操作過程中,應嚴格按照操作規程進行,避免超載、超速等不當操作。
3、在設備運行過程中,應密切注意設備的運行狀態,如發現異常情況應及時停機檢查。
4、在設備維護時,應切斷電源并掛上警示標志,確保維護人員的安全。
