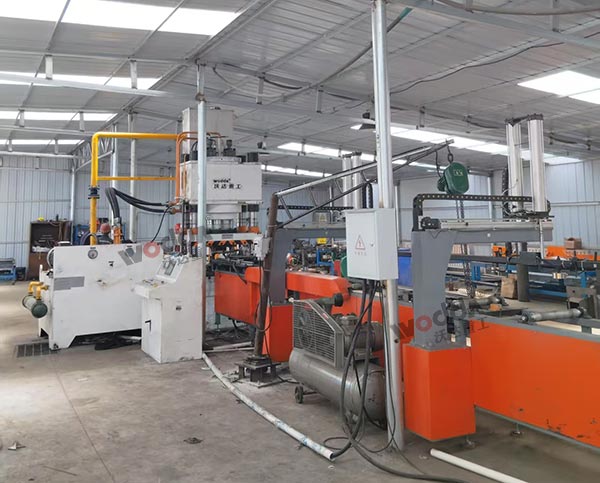

500噸錨桿托盤生產線是專門用于生產制造礦用錨桿（錨索）托盤的一種自動化流水線，用于沖壓300x300x14mm以內的錨桿托盤，整套生產線設備包括錨桿托盤液壓機（500噸四柱液壓機）、錨桿托盤模具、送料機或其他輔助設備組成。采用 PLC 可編程控制器及觸摸屏控制，伺服驅動導向送料、送料長短可調，減少人員操作。

一、生產線結構

500噸錨桿托盤生產線主要由以下幾部分組成：

核心設備：500噸錨桿托盤液壓機是一款500噸四柱液壓機，采用三梁四柱結構，具有足夠的強度和剛度?；瑝K以四根立柱為導向上下運動，立柱導向部分經過表面淬火處理，耐磨性能高。

模具系統：配備專用的錨桿托盤模具，可實現裁剪、沖孔、拉伸一次成型。

自動化裝置：包括自動送料機、推料裝置、成品收集裝置等，實現從原材料到成品的自動化生產。

控制系統：采用PLC程控系統，配備觸摸屏人機界面，操作簡單，自動化程度高。

二、生產線配置

主機配置：

液壓系統：采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小。

電氣系統：獨立的電氣控制系統，工作可靠，維修方便，支持調整、手動及半自動操作方式。

自動化配置：

自動送料機：將鋼板自動抓取并傳送到錨桿托盤液壓機（500噸四柱液壓機）工作臺面的模具上。

推料裝置：將壓制好的錨桿托盤推送到傳送帶。

可選配置：

機械手：可選配機械手，直接將壓制好的錨桿托盤進行擺放碼垛，進一步提高自動化程度。

三、錨桿托盤生產線優勢

1.高自動化程度

錨桿托盤生產線全程自動化操作，從原材料進料到成品碼垛，僅需1-2人操作，大幅減少人工成本。

采用PLC控制系統，操作簡單，維護量小，可靠性高。

2.高效生產

生產效率高，大尺寸托盤（400×400mm）可達5塊/min，小尺寸托盤（150×150mm以下）可達10塊/min以上。

500噸四柱液壓機配備快速充液裝置，滑塊空載下行速度與回程速度快。

3.高精度與廣適用性

500噸錨桿托盤液壓機采用四柱導向結構，精度高，可生產碟型、U型、W型等多種形狀托盤。

適用于強度600MPa以下、外形尺寸300×300mm以下、厚度14mm以下的各種材質托盤。

4.高安全性

設計了全套電氣、機械安全防護措施，操作人員不與設備的帶電、旋轉、移動部件接觸，杜絕安全生產事故。

沃達重工錨桿托盤生產線采用先進的技術和優質的材料制造，具有多功能、高效率、穩定性等優勢，為企業生產過程提供了更加靈活、高效和可靠的解決方案，為制造業的轉型升級提供高效的技術支持。如有液壓機方面的需求或者問題，歡迎聯系山東沃達重工機床有限公司，請致電18963222388。
