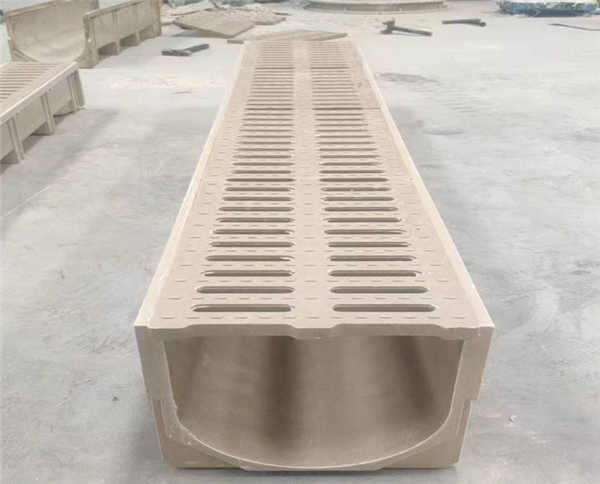

500噸四柱液壓機是山東沃達重工為客戶定制的U型排水溝模壓成型設備，模壓成型是排水溝生產工藝中簡單高效的一種生產成型方式，該機器通過排水溝模具即可一次成型，排水溝表面光潔度高，樹脂混凝土表面粗糙值小，粗糙系數0.010，光滑的表面可快速排走水和雜質，其產品質量高，使用壽命較長。

500噸U型樹脂排水溝成型液壓機的結構由機身，主缸，行程限位裝置，潤滑裝置，液壓動力系統及電氣系統等組成，機身由上梁，滑塊，工作臺，立柱，鎖母，導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。液壓機各梁一般設計成空心箱結構，中間加設肋板，重要部位做成圓筒形，承載大的地區肋板較密，以提高剛度，降低局部應力，肋板一般做成方格形或輻射形布置。中間橫梁導向孔處開有注油孔，可加注潤滑油潤滑立柱。上橫梁上安裝工作油缸，下橫梁可根據壓制工藝設有頂出孔，可安裝有頂出液壓缸裝置。

500噸U型樹脂排水溝成型液壓機的優越性：

1、四柱式結構，剛性好、精度高；結構緊湊、性價比高 經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。

3、新型油缸密封元件，可靠性強，壽命長。

4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

5、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、電氣系統采用P L C控制，可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

可選用配置：

移動工作臺；

快速換模裝置；

可移動換模小車; 電動換模小車；

左右慢開模缸；

上下頂料，外配抽芯頂料油路；

下工作臺可移動；

模具加溫冷卻系統;

伺服系統；

四角調平系統 ；
