SMC玻璃鋼電纜橋架是一種采用SMC（Sheet Molding Compound）工藝制造的玻璃鋼電纜橋架。SMC是一種由玻璃纖維、樹脂和其他添加劑組成的復合材料，具有高強度、耐腐蝕、耐候性和絕緣性能。SMC玻璃鋼電纜橋架廣泛應用于電力、通信、石化、交通等領域，用于布置和保護電纜，提供可靠的電力和通信傳輸。它是一種高性能、耐用的電纜橋架解決方案，適用于各種復雜的環境和場所。

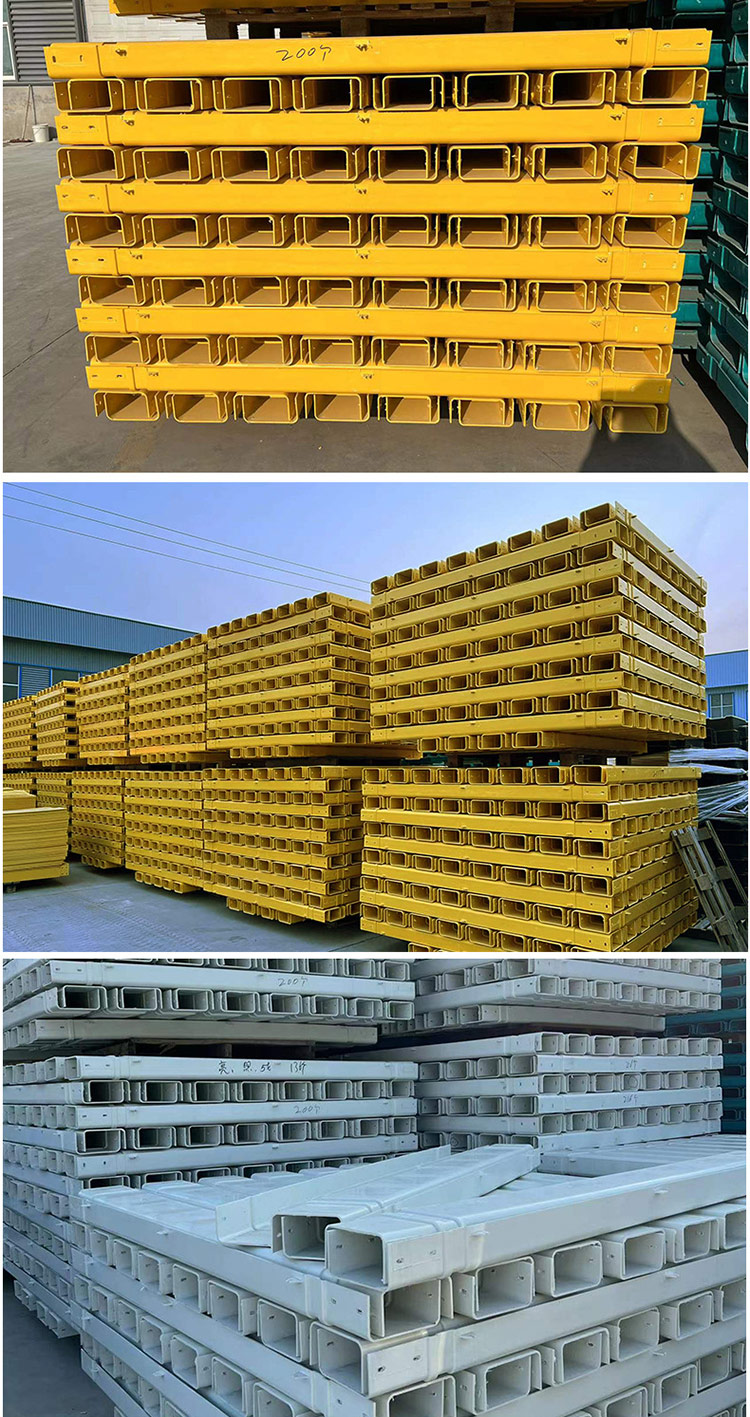

玻璃鋼電纜橋架

目前，生產SMC玻璃鋼電纜橋架一般利用液壓機配合模具，采用熱模壓工藝，將玻璃纖維和樹脂放在模具中，在一定壓力和溫度下固化一次成型。因而SMC玻璃鋼電纜橋架生產設備也稱SMC玻璃鋼電纜橋架成型液壓機，屬于SMC復合材料成型液壓機范圍，有四柱式、框架式等結構可選擇，多數采用三梁四柱式結構，經濟實用，可選配電加熱（加熱管）或油加熱（模溫機）兩種加熱方式，閥體設有抽芯慢回慢頂保壓等，PLC可編程控制器和觸摸屏可以實現所有動作的自動化，液壓機結構、噸位、型號、參數要求及配置均可個性化定制。本文介紹的客戶定制的1500噸四柱液壓機和2000噸四柱液壓機。

山東沃達重工生產的SMC玻璃鋼電纜橋架成型液壓機客戶現場：

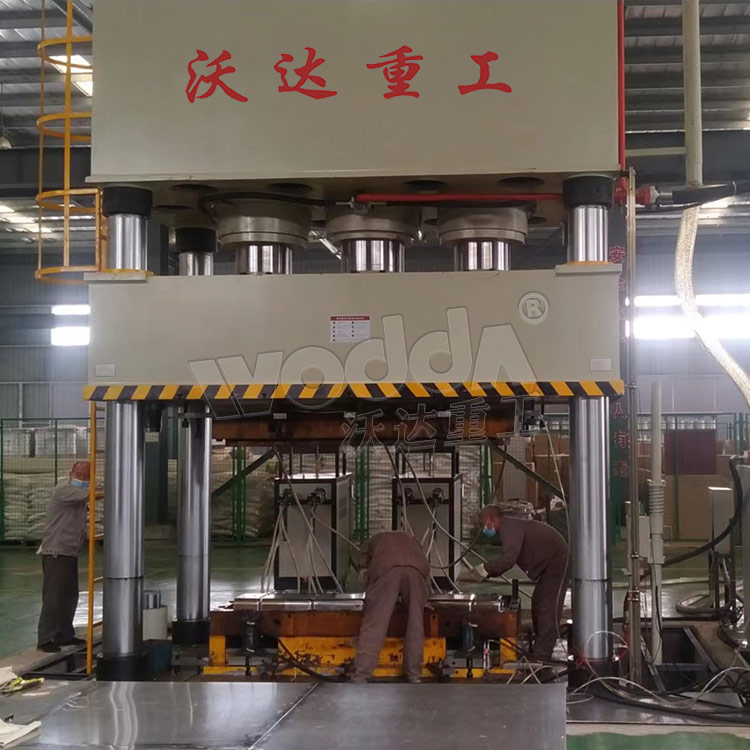

1500噸SMC玻璃鋼電纜橋架成型液壓機

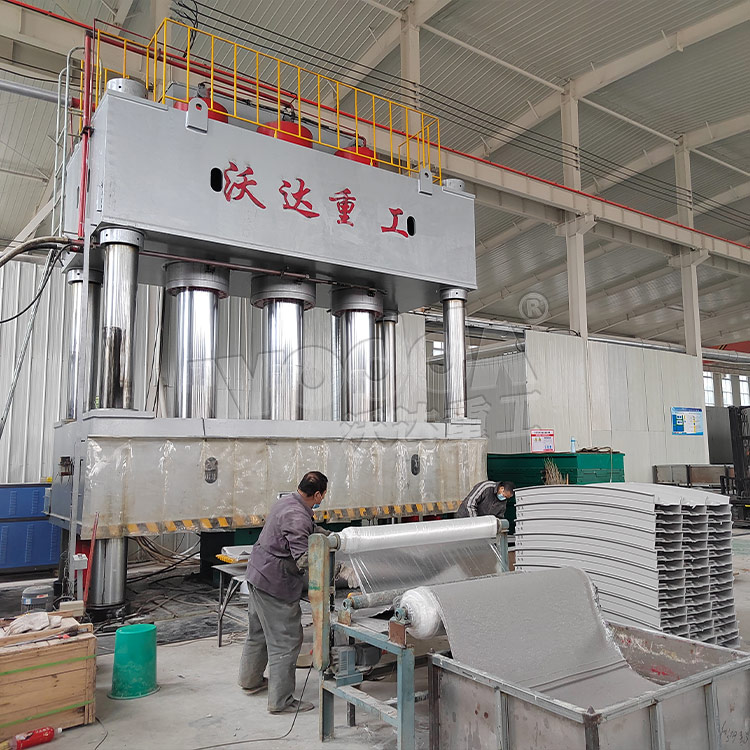

2000噸SMC玻璃鋼電纜橋架成型液壓機

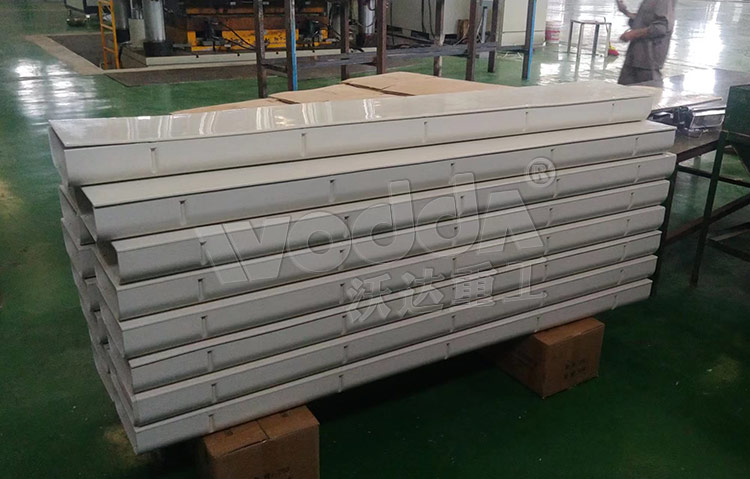

SMC玻璃鋼電纜橋架

SMC玻璃鋼電纜橋架成型液壓機的結構特點：

四柱導向精準，受力均勻，采用伺服PLC控制，操作方便，工作參數可調；液壓主機、泵站和電控操作柜分開放置，布局靈活，主油缸采用橫向三缸布局，在液壓系統同步閥、比例閥的配合下，同步精度高，產品成型精度高，可達電子行業要求。玻璃鋼電纜橋架成型液壓機可選配配備模內抽芯控制系統，預置模內頂出控制系統，可實現快速下行、分段與壓制、分段放氣、工作、保壓、慢速開模、快速回程、慢速脫模、快速頂出、頂出停留、快速退回等一系列動作且溫度能多點控制。

SMC玻璃鋼電纜橋架成型液壓機結構：

主機系統由上橫梁、滑塊、工作臺、立柱、主油缸和頂出缸（選裝）等組成，四根立柱作為主架，上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端，形成封閉的機身體。主油缸安裝與上橫梁的孔中，滑塊與主缸活塞桿法蘭連接，依靠四根立柱導向作上下運動，滑塊內裝有導向套，滑塊和工作臺表面有“T”形槽，用于緊固安裝模具。

液壓控制系統主要由油箱、油泵電機組和二通插裝閥等組成，它是產生和分配工作油液使主機實現各種動作的機構。油箱為鋼板焊接件，電機油泵和二通插裝閥組置于油箱上部，系統集中結構緊湊，便于檢查調整和維護。

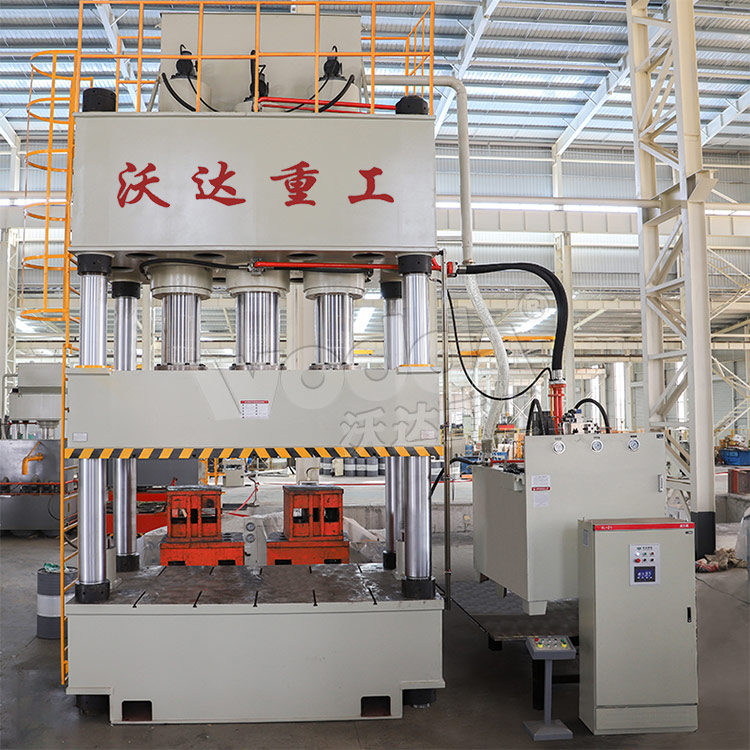

1500噸玻璃鋼成型液壓機

SMC玻璃鋼電纜橋架加工視頻：

機器使用條件：

環境溫度：0℃～40℃；

環境濕度：40％～95％；

供電電壓為：380V三相四線制，電壓波動范圍：380V±10%50HZ。

設備使用介質：46#抗磨液壓油。
