100噸框架式液壓機，也稱100噸框架式油壓機、100噸框架式壓力機，型號為YQ34-100T，機身采用整體式框架結構，采用鋼材焊接而成，經過回火震動時效處理，機架設計經過有限元素分析，具有高剛性和高精度。獨立的電氣控制系統，工作可靠，動作直觀，維修方便。同時，通過操作控制裝置，可以實現定程、定壓兩種成形工藝，并具有保壓延時等功能。

100噸框架式液壓機

結構特點：

框架式結構：采用全鋼板焊接的框架式結構，具有良好的剛性和精度，抗偏載能力強。四角八面導軌的設計，導向精度高，使得機器在工作時能夠保持穩定和精確。

液壓控制系統：采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點。液壓墊的配置使得機器可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。

電氣系統：采用進口PLC控制，結構緊湊，工作靈敏可靠，使用維修方便。同時，可配置行程數顯、光電保護裝置及移動工作臺，便于更換模具和實時監控工作狀態。

可定制性：液壓機廠家可以根據客戶的具體需求進行加工定制，如框架液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度等，甚至可以實現自動上下料以及自動或半自動操作。

安全性與智能化：設備可以配置移動工作臺、沖裁緩沖裝置、光電保護裝置、打料裝置、滑塊安全栓等，以保障操作安全。同時，提供遠程網絡服務，機器可以自動報警提示故障及維護。

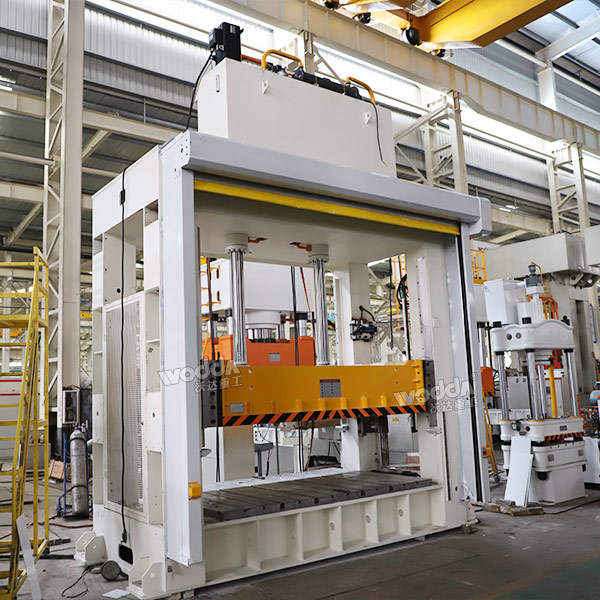

100噸框架式油壓機

100噸框架式壓力機

工作原理：

框架式液壓機通過液壓系統的驅動，實現各種沖壓工藝，如拉伸、彎曲、成形、沖裁落料、翻邊等。其工作壓力和行程可以根據需要進行調整，具有定壓、定程兩種成型工藝規范，同時還可實現保壓延時功能，延時時間可調。

技術參數：

100噸框架式液壓機的技術參數方面，通常設備型號為YQ34-100T，系統壓力為25Mpa，工作臺有效面積為2800mm×1700mm，滑塊行程為1400mm，公稱壓力為1000KN，最大凈空距為2000mm。

適用領域：

適用于金屬材料的拉伸、沖裁（應選配沖裁緩沖裝置）、彎曲、翻邊、冷擠壓等各種沖壓工藝，還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成。
