本機是一臺63噸單臂液壓機，主要用于傳動軸、長軸類零件的校直工藝。也稱為63噸單臂校直機。設備采用單柱直立的布置形式，機器的各組成部件均裝于機身之內，外形整齊美觀?？蓴U(kuò)寬工作范圍，利用三面空間，無觸點及空行程，校正精度高?？蛇x配光柵保護裝置，選擇移動工作臺，被校工件長度內任意點都可校到。特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材、角鋼的校正，而壓力、行程皆可調節、控制，操作簡便。

63噸單臂校直機技術參數（僅供參考）：

設備型號：YQ41-63T

系統壓力：25Mpa

公稱壓力：630KN

滑塊行程：360mm

開口高度：600mm

工作臺尺寸：2500*400mm

63噸單臂校直機車間實拍圖：

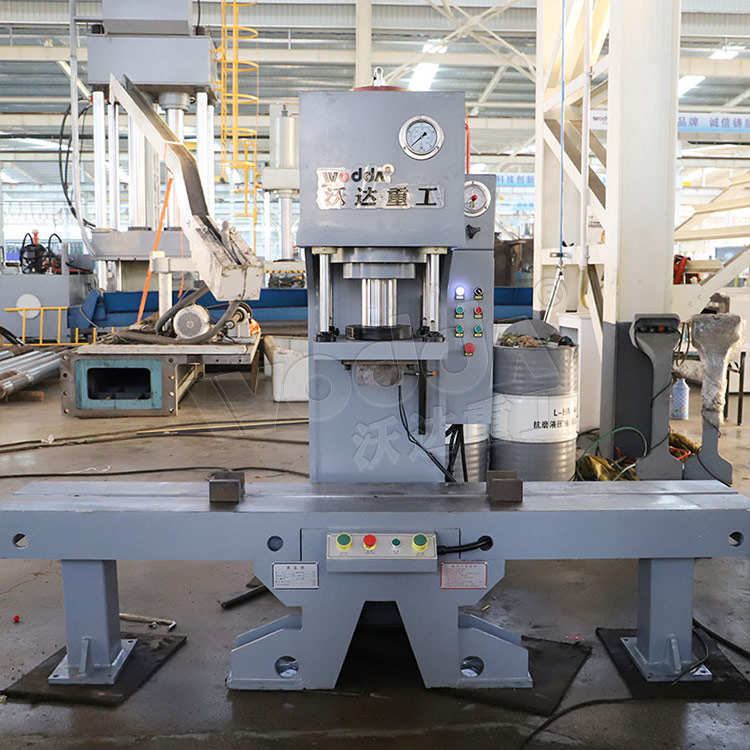

63噸單臂校直機

63噸校直機

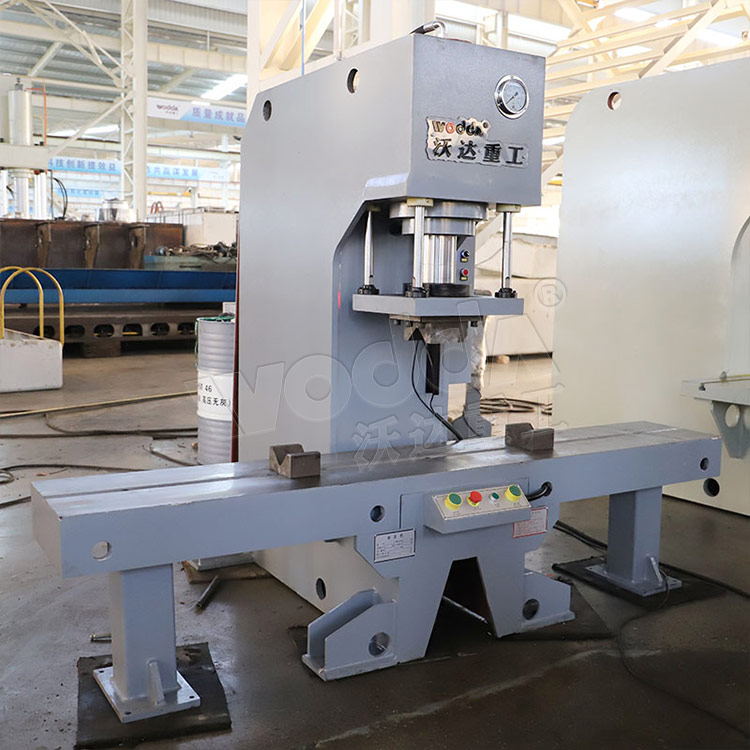

63噸單臂液壓機

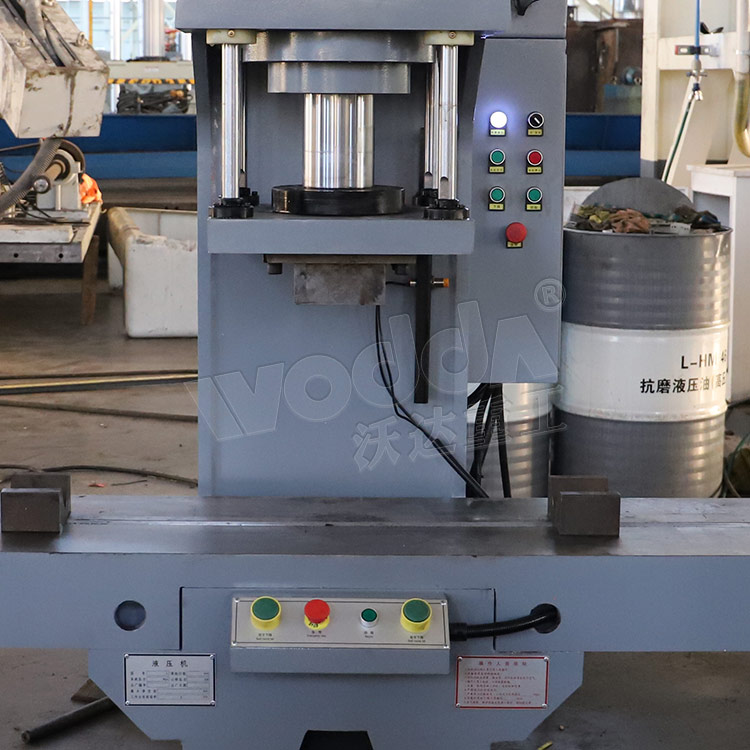

63噸單臂液壓機細節

63噸單臂校直機的組成結構：

1、機體

63噸單臂校直機為C型結構，由鋼板焊接而成，具有精度高，制造成本低，生產周期短等優勢；

2、液壓系統

由液壓泵、液壓閥、油箱、濾油器、油缸、緩沖裝置和密封裝置等組成，與其他結構液壓機相比，單臂式功能簡單，液壓閥的選擇也更加的簡單；

3、電氣系統

電氣系統由控制柜和限位開關組成，對于安全要求比較高的客戶，還需要增加光柵安全防護裝置，可有效避免設備壓傷人員事故的出現。

可選配件：

☆ 光柵安全保護裝置

☆ 行程、壓力、時間觸摸式顯示屏系統

☆ PLC可編程控制器

☆ 沖裁緩沖裝置

☆ 換模具用浮動導軌和滾動托架

☆ 多種形式移動工作臺

☆ 快速行程沖液裝置
