復(fù)合材料井蓋也稱樹脂井蓋，由不飽和聚酯樹脂等材料（英文簡稱BMC或DMC，即團(tuán)狀模塑料）加工而成，耐水、耐油、耐熱，電性能好，抗沖擊強(qiáng)度高，深受市場歡迎。

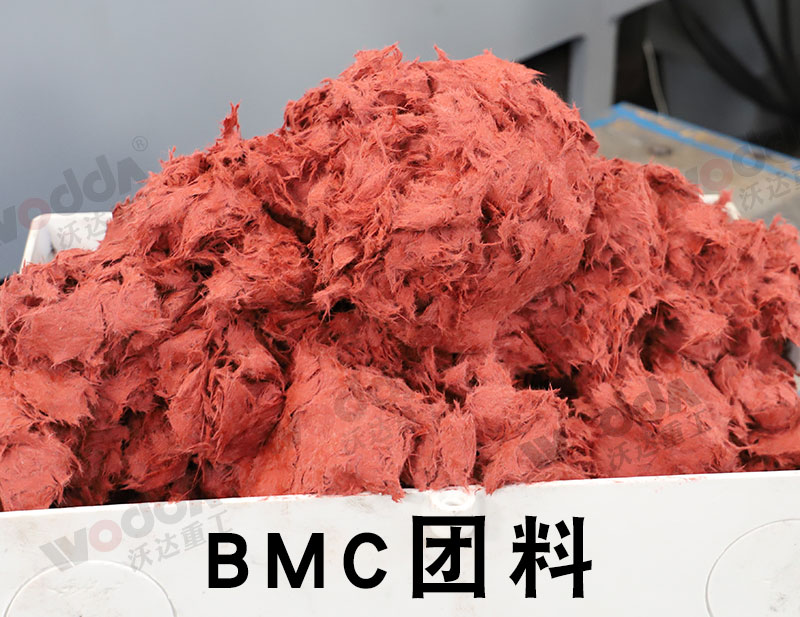

常用的樹脂井蓋生產(chǎn)設(shè)備是樹脂井蓋模壓成型液壓機(jī)，樹脂井蓋模壓成型是把一定量的團(tuán)狀模塑料（BMC/DMC）加入預(yù)熱的模具中，經(jīng)加壓、加熱后固化成型，具體工藝流程為加料（將團(tuán)狀模塑料加入預(yù)熱的鋼制模具中）、合模、充模（團(tuán)狀模塑料在壓力下流動并充滿整個型腔）、固化（在設(shè)定的壓力和溫度下保持一定時間后充分固化）、開模取出樹脂井蓋制品。

BMC（DMC）樹脂井蓋壓制成型工藝條件如下：

⑴成型壓力：普通制品3.5~7MPa，對制品表面要求高的可用14MPa；

⑵成型溫度：模具溫度在140±5℃，定模溫度可調(diào)低5~15℃以便脫模；

⑶合模速度：35秒內(nèi)須合模完成；

⑷固化時間：制品壁厚3mm以內(nèi)的固化時間約為3分鐘，壁厚6mm的固化時間月為5~8分鐘，壁厚12mm的固化時間為10~15分鐘。

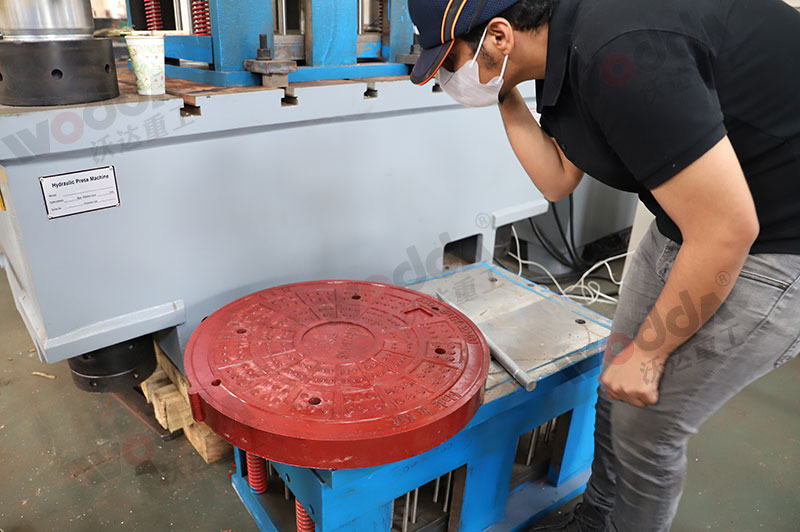

BMC樹脂井蓋成型液壓機(jī)常見有315噸、500噸、630噸、1000噸四種壓力，分為一模一塊和一模多塊兩種形式，模具為電加熱。電器柜置有模具溫度顯示并可調(diào)節(jié)。上圖展示的樹脂井蓋成型過程是沙特阿拉伯的客戶現(xiàn)場試機(jī)試模驗貨，采用630噸三梁四柱液壓機(jī)完成。
